什么叫树脂砂铸造

青岛盛美机械有限公司成立于2007年，已有10多年的铸造设备制造经验．我司专业生产V法造型、消失模造型及树脂砂再生成套设备，产品主要定位中高端市场，已有三百多个国内外用户，其中V法业绩近三年发展速度快，市场占有率，数量均较高。

今天由盛美机械为大家详细介绍什么叫树脂砂铸造：
树脂砂铸造：是在铸件和铸型中间起到阻挡隔离作用，达到防粘砂目的，还能有效防止高温液体金属氧化，使铸型和高温液体金属接触过程中不起化学反应，并且能吸收消化含氮、硫、碳等气体。
树脂砂铸造铸件尺寸精度高，表面光滑，轮廓清晰。生产效率高，缩短了生产周期。有利于机械化生产。型砂易紧实，溃散性好易清理等，大幅度降低 了工人的劳动强度，为实现机械化生产创造了条件。改善工人的工作条件和环境，如减轻了噪音、矽尘等。树脂砂铸造被广泛使用。
树脂砂铸造是利用呋喃树脂和固化剂进行造型生产的铸造，即用擦洗砂、呋喃树脂和固化剂按比例进行混制，凝固后浇铸的铸造；覆膜砂铸造是利用擦洗砂、酚醛树脂、硬脂酸钙、乌洛托品混制出覆膜砂，再进行加热，凝固后造型的。
 树脂砂铸造就是把原砂和树脂、固化剂混合均匀后放入沙箱、模样中造型制芯,合箱后进行浇铸。也叫冷凝树脂砂造型，是现在广泛采用的一种铸造方式，虽然尺寸精度比覆膜砂造型差一些，但其成本相对较低，尤其适合于多品种、手工造型批量的铸件。
下面由盛美机械为大家分享一下树脂砂铸造工艺过程：
一、树脂砂铸造主要原材料的技术要求或规格
1、原砂（天然石英砂）
粒度：40/70目（中大件）或50/100目（一般件）；
化学成分：SiO2 >90% 、含泥量<0.2%~0.3% 、 含水量 <0.1~0.2%；微粉含量(140目筛以下) ≤0.5~1.0%、耗酸值<5ml 、灼减量<5、粒型：圆形或多角形。
2、再生砂
灼减量<3.0%；耗酸值<2.0ml；PH值<5 ；200目筛底盘<1%；底盘量<0.2%；含水量<0.2%；粒形：圆形。
3、呋喃树脂
含氮量2.0~5.0%；24h抗拉强度>1.5MPa；游离甲醛<0.3%；粘度<60mPa.s；密度1.15~1.25 g/cm3；游离酚<0.3%。
4、固化剂
采用有机磺酸固化剂，其黏度一般控制在<200mpa.s，水不溶物的含量<0.1%，同时冷冻和随后的溶解之间要有可逆性。为了保证稳定的型砂可使用时间和硬化速度，可选用“a+b”固化剂或根据季节不同选用不同酸度型号的固化剂。
5、涂料
采用醇基涂料。要求涂料的固体含量高，粉料粒度细，粉料及黏结剂的耐火度高，抗爆热能力强等。具体工艺性能要求有：密度1.25~1.35 g/cm3；黏度6~7s；悬浮性（2h）>97%；涂刷性、流平性、渗透性、抗裂性要好，涂层强度要高。对于表面球化有深度要求的铸件，应采用氧化镁涂料。
二、操作工艺规程

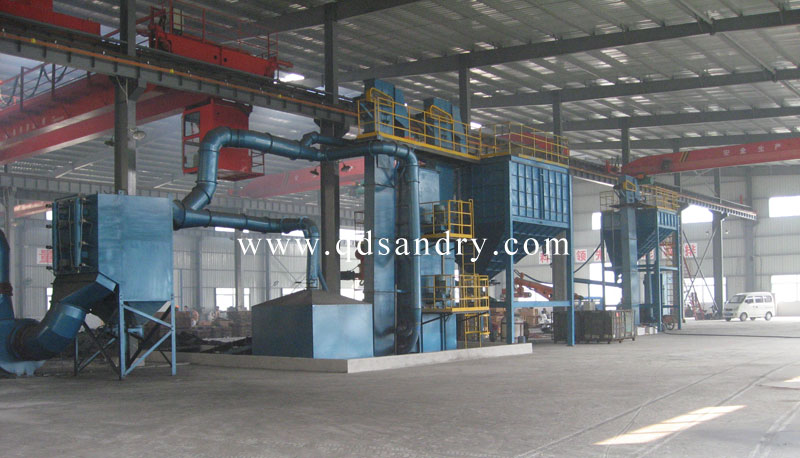

1、再生砂准备
根据树脂砂再生设备的要求和工艺流程进行操作，获得满足工艺要求的再生砂。特别要注意控制好进入混砂机时的再生砂的温度，最好在25-35℃。
2、砂、树脂、固化剂加入量的调整
（１）混砂机的流量测定、根据混砂机的设定要求，在正常的生产情况下，至少每四天进行一次流量测定。分别对相同时间内砂、树脂、固化剂的流量进行称量，掌握时间流量。并先将砂流量按混砂机的公称流量进行调整。
（２）树脂量的调整、根据砂流量调整树脂的加入量，树脂加入量一般控制在型砂重量的0.8~1.2%，厚大件取上限，中小件取下限。
（３）固化剂量的调整、固化剂加入量在正常情况下与砂温和车间环境温度有关，一般控制在树脂加入量的30~50%，高温时取下限，低温时取上限。放砂时间长的大件固化剂加入量取下限，以保证树脂砂有足够的可使用时间。
（４）混砂机的调整与准备、严格按《混砂机操作规程》进行设备的日常维护保养，特别是要及时清理搅笼内的叶片和内壁。每天放砂前应将树脂，固化剂泵单独循环1~2分钟，并注意检查固化剂加入孔是否有结晶堵塞现象。
3、模具整理与检查
①了解所生产铸件的工艺要求，熟悉工艺文件和工艺装备。
②检查模具芯盒是否齐全，清除模具芯盒表面存在的多余残留堆积物。
③检查模具芯盒是否存在缺角、变形，尺寸是否符合图纸要求；检查活块、浇冒口是否残缺。
④检查定位销、孔配合是否合适；模具的起模装置及吊运装置的安装是否合适。
⑤检查模底板是否平直，大小是否符合要求。金属平板的安装必须平整、四角垫平，并保证在一水平面上。木质底板的模具必须放在金属平板上造型，造型前应检查底板与金属平板结合面之间是否有杂物。
⑥砂箱大小是否合适，吊耳是否牢靠可用，大型砂箱是否有裂纹等缺陷。
⑦准备所需要烘烤的冷铁，芯撑(冷铁、芯撑烘烤后必须冷却至室温才能使用)起模吊运工具、通气绳、填砂的用的砂块。所用冷铁表面最好经过加工或毛坯表面无缺陷，一般厚大件冷铁使用不得超过3次，薄壁件不得超过5次。
⑧所有模具，芯盒均刷好脱模剂后使用。
4、加砂与舂实
①冷铁、活块、浇冒口模样，以及泥芯的出气必须根据工艺要求正确摆放。
②启动除尘器后开动混砂机，单搅笼混砂机应注意先去掉头砂后再进行放砂操作。
③中小件可以从模样上放砂，放砂时应注意防止冷铁和活块的移动，并注意拐角、凹槽部位用木棒捣实，其他部位也得用木棒均匀捣实，特别要防止靠近模样部位的型砂局部松散。
④大型铸件应从砂箱某一角开始放砂，并注意适当调整固化剂的加入量，延长树脂砂的可使用时间。要边放砂边捣实，从砂箱一角逐渐沿模具其它方向连续扩展，直至放满整个砂箱。对于大空间砂箱，树脂砂可随模样形状放置一定厚度，一般控制在150~200mm (不填砂块情况下),必须保证浇口、冒口、出气孔部位的树脂砂达到工艺要求的高度，浇冒口、出气孔部位的高度可用冒口圈等达到工艺要求。
⑤放砂结束时，应注意尾砂不得放在浇冒口、出气孔部位，只能放在不重要的地方。
⑥由于树脂砂的流动性非常好，舂实只要求速度快，但不必过分用力。拐角、凹槽等部位必须要舂实。
⑦待砂放满后，刮平砂箱和芯盒并气针扎气孔。对于厚大件、墙板件等在盖箱上造型时必须认真扎好通气孔，并控制离模样30~50mm的距离，不能扎透。
5、加砂块或其他填充物
由于树脂砂成本较高，为进一步降低成本可用废砂块或其他填充物填实砂箱不重要的空间，但应注意如下几个问题:
①模样表面要舂实，填砂厚度超过模样100mm时，方可加砂块或其他填充物。
②无陶瓷管的直浇口附近、横浇道附近、出气孔附近、要求砂型强度高的厚壁铸件等部位不得放置砂块。
③填充砂块间不得有空隙，应捣实。填充砂块的块度不得过大或过小，应根据不同产品的大小，控制在50~200mm之间。
树脂砂造型对模具工艺的要求（树脂砂生产线）:
与粘土砂相比，树脂砂铸件的外观质量依赖于模具的质量，因而树脂砂对模具的质量要求较高。模具工艺时使其较好的适应树脂砂造型的需要，主要在以下几个方面：
加工余量：硬化后的树脂砂铸型有较好的刚度和较高的尺寸精度，且不易变形，所以在选择工艺参数时，可以选取较小的机械加工余量，从而减少金属溶液的消耗和机械加工的成本，从而可以提高铸件的尺寸精度。
拔模斜度：树脂砂在起模时已具有一定的硬化强度，较小的退让性，较大的摩擦力，若采用敲击的方法起模，容易损坏模具，同时树脂砂的可修补性差，起模时，若受到破坏，较难修补。采用树脂砂造型时，应根据生产实际和产品结构加大模具的拔模斜度，能顺利的起模，得到质量随着市场对铸件产品外观质量要求的不断提高，树脂砂铸件在品质上的优势，必将日益受到重视，树脂砂这一铸件生产工艺，也必将得到迅速的发展和普及。
模具的表面粗糙度：模具表面的粗糙度对树脂砂铸件的表面粗糙度起决定性的作用，因而尽量降低模具表面粗糙度，是获得高品质铸件的重要措施。
