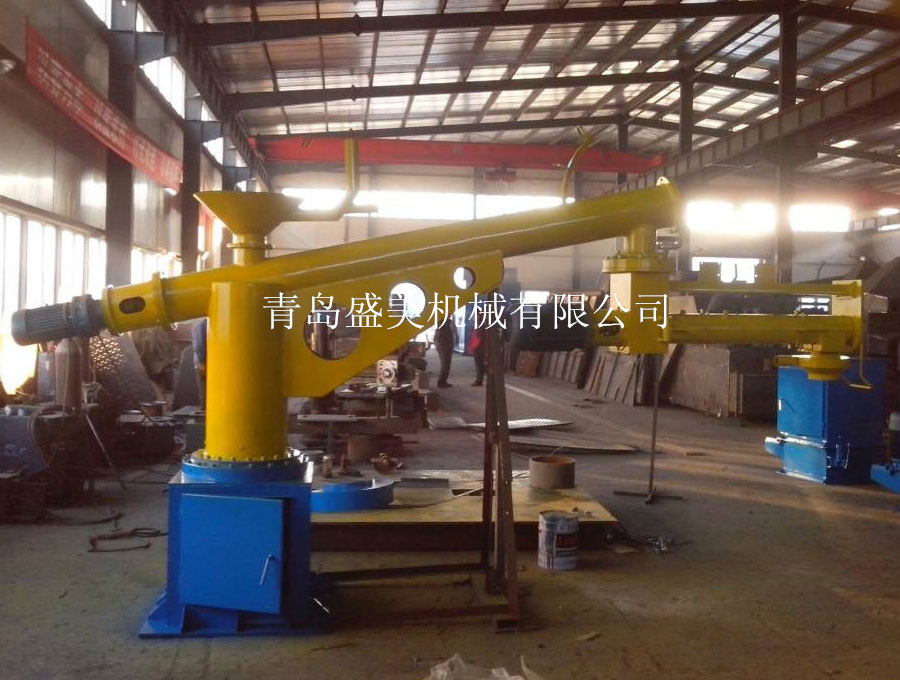

双臂固定混砂机
采用水平180°对开结构，并设有耐磨、耐腐蚀衬套，混砂叶片可调、耐磨、固定可靠
- 类型： 混砂设备
- 特点： 混砂搅龙转速有高速和中速两种
设备型号及主要技术参数
序号 | 型号 | 生产率（t/h） | 大臂长度(mm) | 小臂长度(mm) | 出砂口高度(mm) | 装机功率(kw) | |
树脂砂 | 水玻璃砂 | ||||||
1 | S2505 | 5 | 2600 | 1712 | 1100 | 6.6 | 8.1 |
2 | S2510 | 10 | 2600 | 1760 | 1500 | 10.1 | 13.6 |
3 | S2515 | 15 | 2600 | 1760 | 1500 | 13.6 | 17.6 |
4 | S2520 | 20 | 2600/3000/4000 | 2100 | 1500 | 22.4 | 25.9 |
5 | S2525 | 25 | 2600/3000/4000 | 2100 | 1500 | 25.9 | 25.9 |
6 | S2530 | 30 | 3000/3500/4000 | 2200 | 1500 | 25.9 | 33.9 |
7 | S2540 | 40 | 4000/5000/6000 | 2200 | 1600 | 33.9 | 40.9 |
8 | S2560 | 60 | 4000/5000/6000 | 2400 | 1600 | 75 | 80 |
9 | S2580 | 80 | 5000/7000/8000 | 2400 | 1600 | 80 | 85 |
10 | S25100 | 100 | 5000/7000/8000 | 2400 | 1600 | 90 | 110 |
设备特点：
1、混砂搅笼：
1) 采用水平180°对开结构，并设有耐磨、耐腐蚀衬套，混砂叶片可调、耐磨、固定可靠、双螺旋叶片布置形式：两进一退，使混砂更均匀。
2)主轴上设有定位装置，叶片呈双螺旋布置，防止混砂时叶片打滑现象。使混砂效果更均匀。
3) 混砂刀片镶焊WC硬质合金刀片，使用寿命长。叶片的工作寿命5000小时左右。
4) 为了大限度的减少头尾砂，采用了搅笼头部的反向刀片和气动延时（1～3秒）闸门及自动控制三结合技术。
5) 搅笼轴头部设有特殊防尘机构，可有效除尘、去除液料气味。
2、液料系统
液料系统是混砂机的心脏，也是提高混砂质量和均匀性的关键系统。
1)液料泵
树脂泵： 采用美国威肯公司齿轮泵，
固化剂泵：采用美国帕斯菲达公司齿轮泵。
液料系统设置过滤装置，确保安全、可靠性。
2)液料阀
采用电动三通衬聚四氟乙烯膜球 阀，寿命大于2年，在提高混砂质量和减少头尾砂方面起到至关重要的作用。
3)液料比例变频调节
当流量出现偏差时自动输出信号给PLC，经PLC处理后即改变电机变频器频率，使液料泵的电机改变转速，得到工艺所需的液料流量，输入混砂机搅笼。
4）雾化喷嘴：外透式喷嘴（液料与压缩空气在喷嘴口外进行雾化）可满足在压缩空气>5公斤的压力下进行充分雾化，使混砂更均匀。比传统喷嘴雾化更充分，更有效提高混砂质量 ，并降低粘结剂加入量。具有喷嘴自动清洗功能。
5）液料桶：树脂桶、固化剂桶设有加热装置，所有液料桶加料口过滤网。无料预警：树脂桶、固化剂桶上设有自动检测装置，能通过PLC发出信号报警。
